solidworks如何调出钣金 焊件选项卡

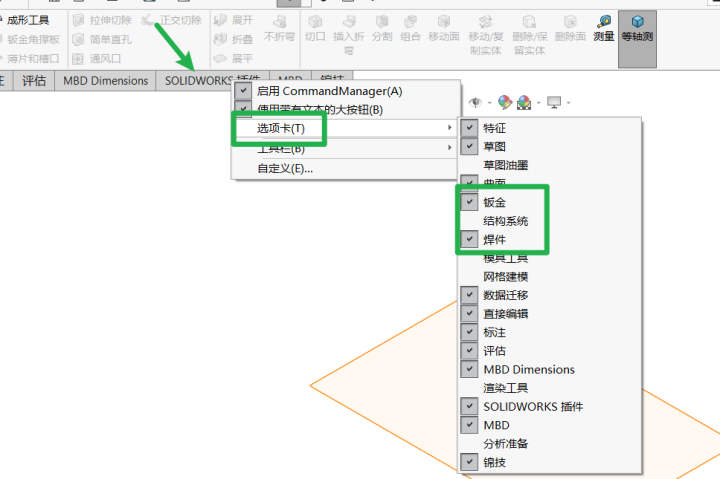

solidworks安装成功后，打开软件，没有钣金 焊件选项卡，如何调出呢 ？ 一步搞定。 步骤：首先打开solidworks 软件，点击新建-零件，千万不要选装配体和工程图，之后在solidworks插件处点右键-选项卡-把钣金和焊件勾选上，这样就有了...- 0
- 0
- 38
-
SolidWorks折弯注释改上下为英文down怎么改？

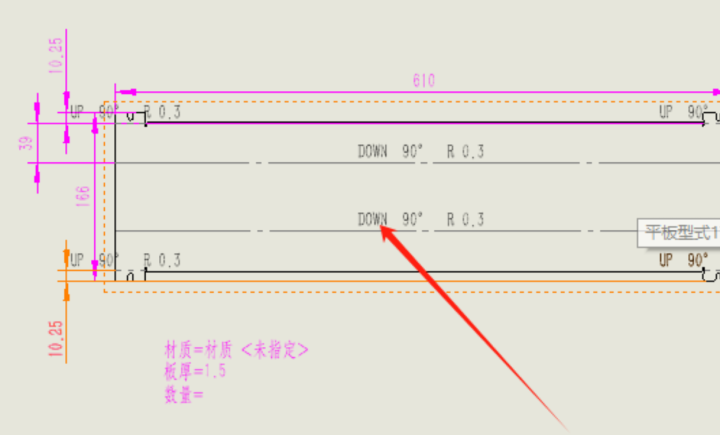

solidworks工程图出钣金平板型式时，上面的折弯注释是up和down英文显示，而不是上下，怎么改成中文呢？ 修改方法 1、打开SolidWorks软件-工具-选项-文件位置-点击编辑所有 2、点击编辑所有之后，我们找到solidworks折弯注释文件，然后找到他的位置 3、我们打开这个文件夹，找到注释文件bendnoteformat，并把它打开 4、打开这个bendnoteformat文件，…...- 0
- 0
- 212
-
下载1个资源下载1个资源
solidworks焊件型材轮廓库下载
默认的SolidWorks焊件库，里面的型材型号非常的有限，很多都找不到，今天这里分享比较全面的SolidWorks焊件库，里面包含了方管、矩形管、圆管、等边角钢、不等边角钢、H钢、工字钢、铝型材等等大部分规格的型材库，供我们调用，让我们的焊件设计得心应手。 SolidWorks提供了强大的焊接模块，通过焊接模块，我们可以很轻松的设计型材框架产品零部件，而SolidWorks焊件库铝型材库国标结构…...- 0
- 0
- 211
-
SolidWorks钣金拆图教程—放样折弯
前面讲了solidworks插入折弯和转换到钣金两个命令，今天再讲一个跟转钣金相关的命令，叫sw放样折弯。放样折弯是通过放样连接的两个开环轮廓的草图，生成钣金零件的方法。 下面是一个小圆弧，我想使用放样折弯把它转成钣金零件，那么我需要先绘制两个草图。 使用草图工具栏或焊件工具栏里的3D草图命令，选中小圆弧上侧的弧线，转换实体引用，得到第一个草图。用同样的方法利用下侧的弧线绘制第二个草…...- 0
- 0
- 184
-
solidworks工程图，平板模型不是展开图，sw钣金展开报错
solidWorks钣金功能画零件，然后在出工程图的时候可以将零件选用“平板型式”自动展开，画钣金展开图非常的方便，但是今天发现有的钣金零件在零件建模环境下可以展开，但是在工程图中却展不开，没有平板型式，sw钣金展开报错，今天锦技网发现的解决办法： 打开solidworks软件，点击设计树的配置 激活下图配置 点击设计树 右键解压 返回到配置里面交替双击下面的两项，看图有没有变化，如…...- 0
- 0
- 230
-

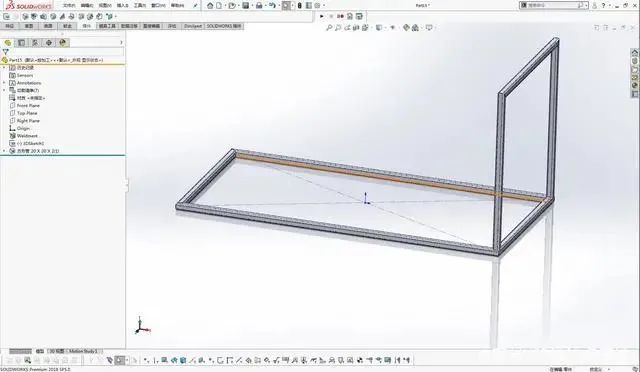

SolidWorks中创建焊件的轮廓库方法
SolidWorks提供了很多好用的功能，今天小维介绍如果在使用时没有找到我们需要的型材时，想自己创建如何操作。 方法一 如果是临时使用就很简单，先创建好焊件，随便选择一个型材生成构件。 然后去选择特征里的草绘，编辑草绘，删除草图，草绘我们需要的型材截面，退出就自动更改为我们的型材了。 方法二 就是创建我们的型材库，按照我们一般的方法就是，新建零件，直接草绘，并放置穿透点，也就是焊件的框架草图穿过…...- 0
- 0
- 97
-
下载1个资源下载1个资源

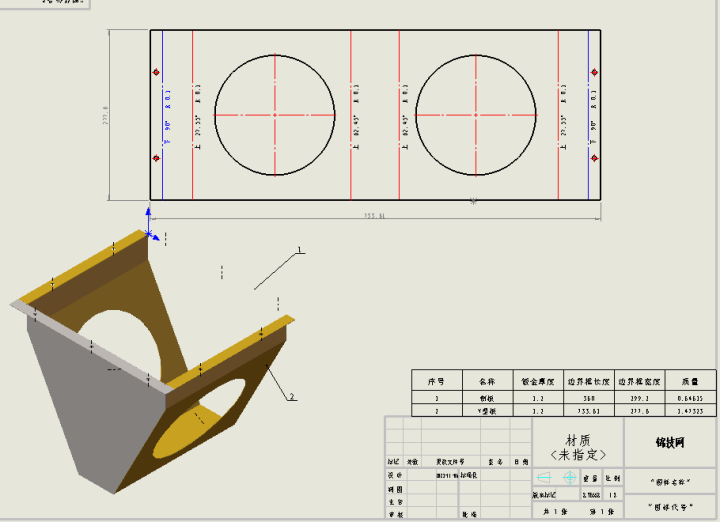

solidworks导出cad映射文件 折弯线带颜色
solidworks导出cad映射文件 折弯线带颜色 solidworks工程图里样式： 通过映射文件导出到cad里，实现了折弯线不同颜色...- 0
- 0
- 171
-

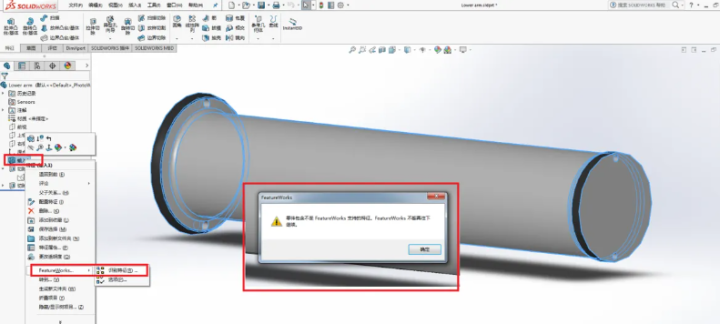

solidworks特征识别功能如何打开和关闭
在SOLIDWORKS中的FeatureWorks特征识别，是可以识别SOLIDWORKS零件文档中输入实体的特征，下面我们就说说该如何使用。 具体操作方法： 如图，如果直接对已有的零件识别特征，可能会报错; 我们可以删除多余的特征，先只保留一个输入(注意没有必要连草图也删掉，草图不会影响识别特征，你识别完了之后草图再接着该拉伸拉伸，该切除切除)，然后再次执行识别特征，点击对勾; 最后自动识别的东…...- 0
- 0
- 120
-
钣金折弯最小折弯尺寸是多少？怎么计算
钣金的时间也不长，经常遇到各种钣金工艺问题，那么有一个问题，咨询了小编，我们的钣金最小折弯尺寸该怎么计算，计算方法是什么呢？那么小编今天给大家详细讲解下。 L折最小折边尺寸为公式（1）（如下图）： ★Lmin =（V/2）+ 2 + t ………（1） ★不同材料厚度的最小折边尺寸Lmin（见下表） 2最小Z型折边中间高度（如下图） ★Z型折边…...- 0
- 0
- 130
-

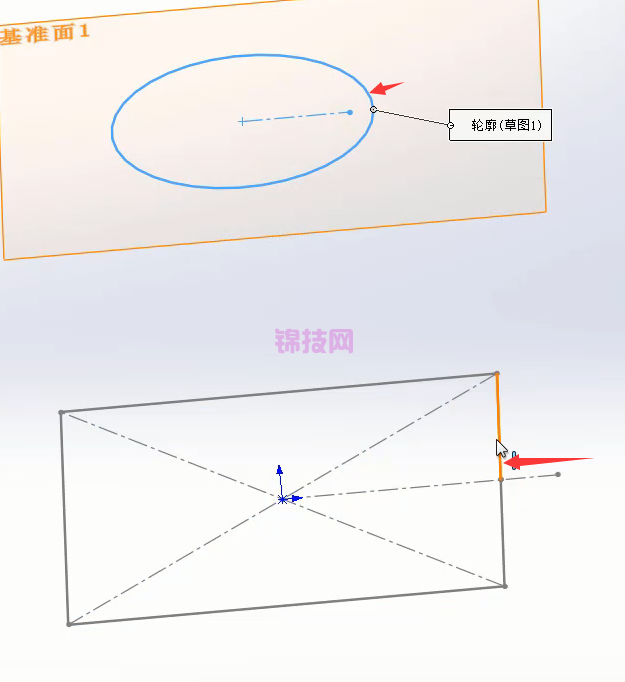

solidworks 提示此折弯半径对于此实体太大
solidworks 提示此折弯半径对于此实体太大 解决办法：你选取两个两个草图的同一边的端点。 还有一种因为solidworks 绘制草图 缺口得时候 上下缺口 不在一个方向上也会出现这种问题...- 0
- 0
- 177
-

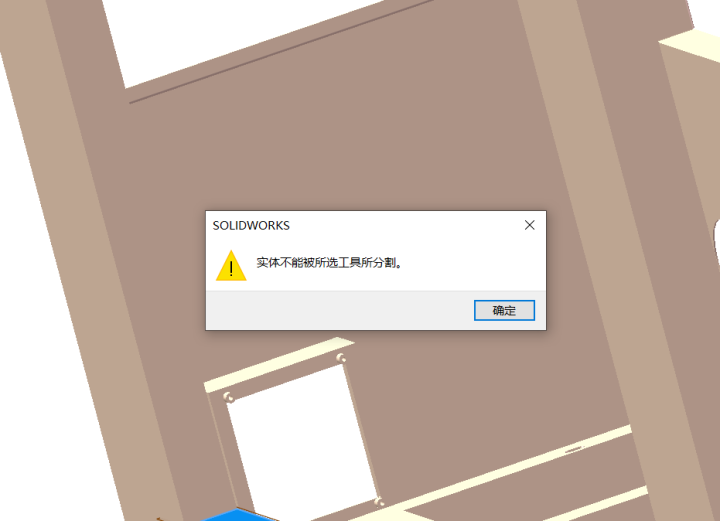

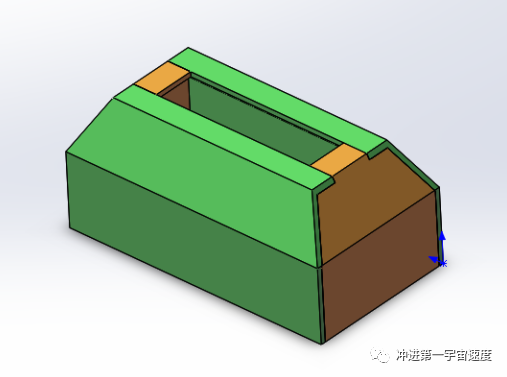

solidworks钣金拆图教程 分割+组合命令
钣金拆图，就是把钣金件拆分开，使得拆分后的钣金件可以加工、适合加工。钣金拆图，是钣金生产的第一步，是钣金生产中必不可少的环节，是钣金工艺工程师们每天都在做的事情。 钣金图纸都是经过拆图之后才拿到车间生产的。比如说下面的零件，这是一个T形状的钣金件，其实就是两块平板拼到一起的。图纸是这样子的一个T形，我们就需要把它拆分开，成为两个平板，然后才能做出来。 老师一对一 钣金拆图答疑 ：193220303…...- 0
- 0
- 520
-

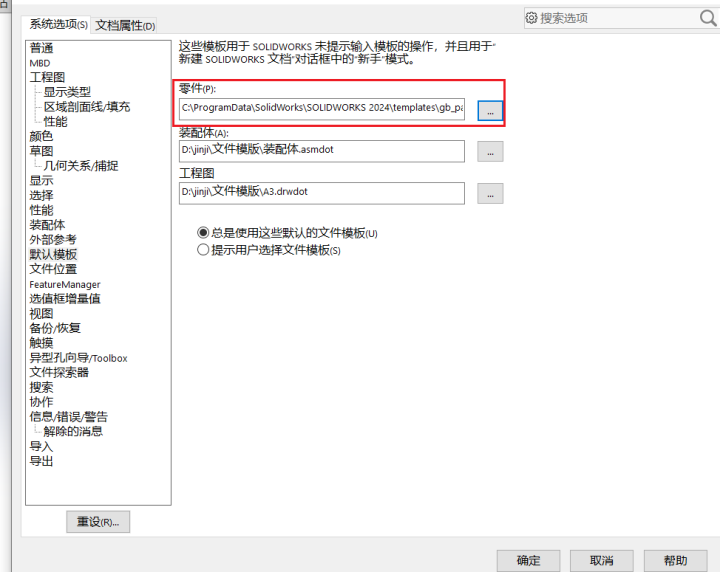

solidworks钣金放样折弯总是失败

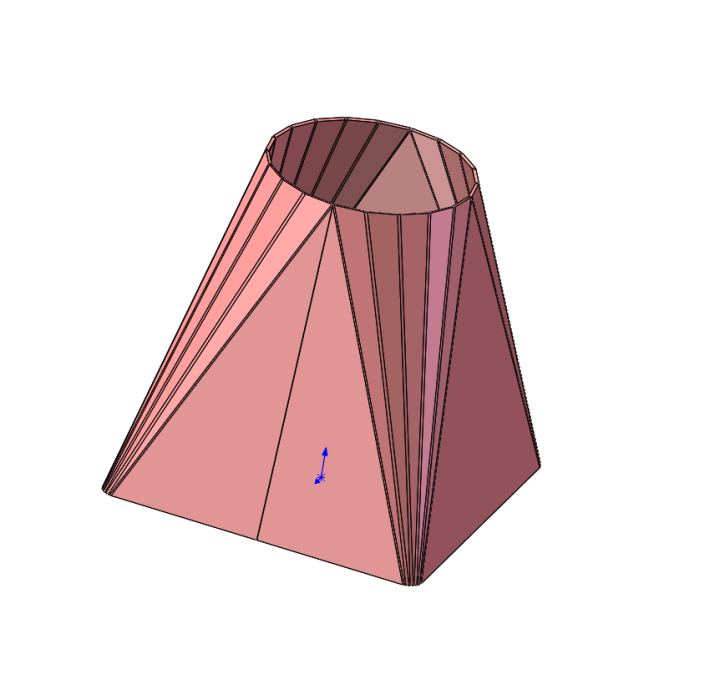

solidworks钣金放样折弯总是失败，是因为没有掌握这里需要注意的几个知识点； 1-放样折弯的草图没有留缝隙，而且下面的方，四个角要倒圆角，圆角大小大于壁厚 2-放样的切口要在同一侧， 而且选的时候都选同一侧， 3-选线的时候不要漏选，把选择开环勾选一下 4-参数要正确，上面几点没有错，solidworks钣金放样就能成功了...- 0
- 0
- 193
-

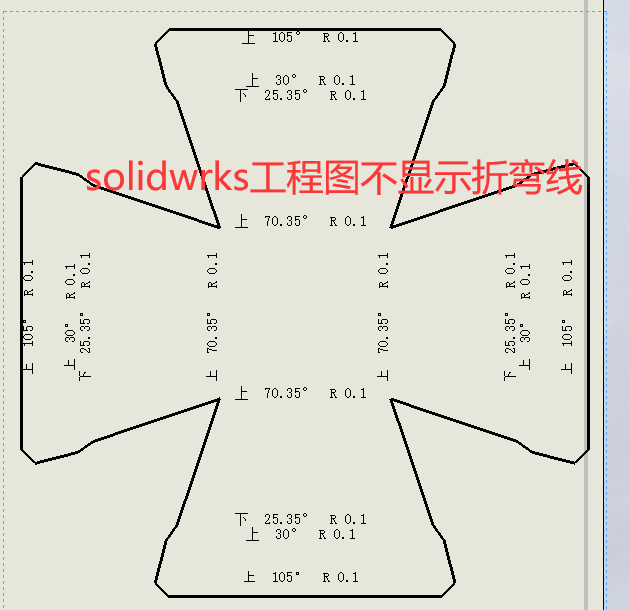

solidwrks工程图不显示折弯线如何解决
solidwrks钣金三维图里展开后不显示折弯线， 工程图中也不显示， 按如下方法处理，sw钣金折弯线，在平板模式下就显示了 解决方法： 1-平板形式解除压缩，点击折弯线 ，右键点击小眼睛， 之后折弯线就显示了 2-工程图中点击 查看折弯线，这样sw工程图中折弯线就显示了...- 0
- 0
- 315
-
solidworks 提示此折弯半径对于此实体太大
solidworks 提示此折弯半径对于此实体太大 解决办法：你选取两个两个草图的同一边的端点。 还有一种因为solidworks 绘制草图 缺口得时候 上下缺口 不在一个方向上也会出现这种问题...- 0
- 0
- 436
-
solidworks电气开关盒钣金展开拆图案例

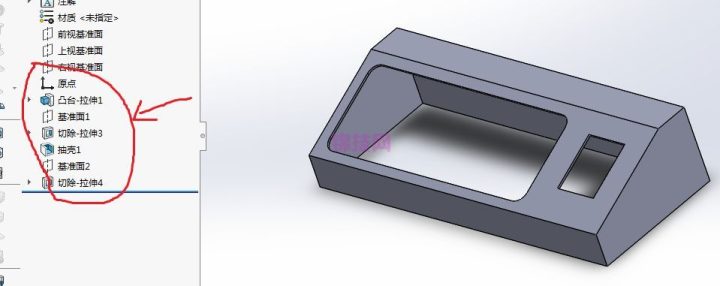

如下图，看左侧模型树是用拉伸实体的方法制作的一个电气开关盒，我们可以直接用这个模型做展开。 首先我们来测量一下这个钣金件的板厚 我们用做展开之前看零件的拆分，我们拆分成下图3个部分！ 我们用插入折弯这个命令做展开！ 点击切口命令 下图中1选择切口边线，2处缺口的间隙 上图中默认切口是两个方向，我们焊接包料选择两处包中间折弯件，我们鼠标点击箭头选取缺口方向 这个时候我们如果点击确定会出现错误 这是因…...- 0
- 0
- 157
-
钣金焊接件拆图的原理

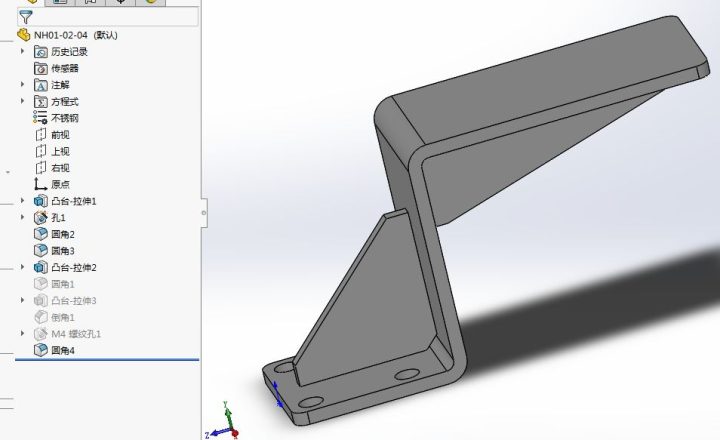

下图为客户用拉伸切除的方式绘制的钣金件 当然上图我们可以按照客户给的2维图纸单独绘制每个零件的零件图，建装配体装配到一起，或者用多实体钣金绘制，这两种方法我们以后讲解。今天讲解如何用客户绘制的3维做展开。我们平常绘制钣金件的时候，一般把内R设置0.1mm方便做展开。下图两处R角太大。 首先将钣金件的圆角删除，点击左侧模型树圆角 右击删除 如下图 如果3维图纸是中间格式的可以用删除面命令，如果圆角是…...- 0
- 0
- 21
-
